天燃?xì)夂蜕镎託鈶?yīng)用時單機輸出功率在3.300-4.500 KWel之間

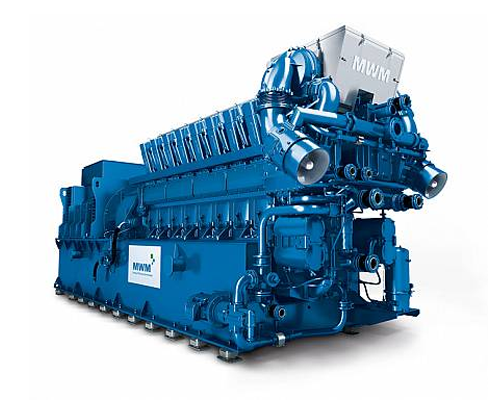

TCG 2032 / 功率 3000-4500KW
產品特性
氣缸模塊化使維護更便捷,減少拆卸不同部件的數量,可更大限度的縮短維護時間,這樣可以節省高達20%的服務費用。同時,與同類型的發電機組相比可節省高達30%的潤滑油消耗,從而使您獲得更高的收益。
與同類型的發電機組相比,保養周期的延長使TCG2032機組每年運行時間可延長高達200小時且機組大修時間可延長到80000小時。
采用預燃室火花塞的無顆粒排放技術,與其他燃燒方式相比,延長了煙氣余熱交換器的維護周期,降低了維護成本?;钊?,連桿,火花塞和缸頭等主要部件都進行了改進,以便增大輸出功率并獲得更高的電效率。
所有相關部件都得到了進一步的改善,TEM(全電子管理)控制系統監控所有與效率和輸出功率相關的部件,尤其是更新升級后的廢氣旁通閥可在背壓不斷變化的條件下確保機組更高效的運轉。TEM控制系統對每個氣缸都進行著溫度檢測,當氣體成分有波動時,可以做出快速反應。TEM控制系統不僅控制發動機,而且能夠控制包括余熱利用在內的整個系統。
A140渦輪增壓器結合升級后的廢氣旁通閥支持機組在更廣泛的進氣溫度范圍內和海拔條件下滿功率輸出。
發動機型號 |
|
V12 | V16 | V16 B |
缸徑/沖程 |
mm |
260/320 |
260/320 | 260/320 |
排氣量 | dm3 |
203.9 |
271.8 | 271.8 |
轉速 | min-1 | 1,000 | 1,000 | 1,000 |
平均活塞速度 | m/s |
10.7 |
10.7 | 10.7 |
長度 | mm |
7,860 |
9,271 | 9,272 |
寬度 | mm | 2,660 | 2,790 | 2,790 |
高度 | mm |
3,390 |
3,390 | 3,390 |
發電機組凈重 | kg |
43,100 |
51,200 | 51,400 |
天燃?xì)鈶?yīng)用 | NOx ≤ 500 mg/Nm3 | |||
電功率 | kW |
3,333 |
4,300 | 4,500 |
平均有效壓力 | bar |
20.0 |
19.4 | 20.3 |
熱輸出 |
kW |
3,238 |
4,164 | 4,259 |
電效率 | % |
43.9 |
44.1 | 44.1 |
熱效率 | % |
42.6 |
42.7 | 43.2 |
總效率 | % |
86.5 |
86.8 | 87.8 |
沼氣應用 |
NOx ≤ 500 mg/Nm3 最低熱值 (LHV)Hu = 5,0kWh/Nm3 污水處理沼氣 [65%CH4 / 35%CO2] 生物沼氣 [60%CH4 / 32%CO2 / 其余為N2] 垃圾填埋沼氣 [50%CH4 / 27%CO2 / 其余為N2] |
|||
電功率 | kW |
|
3,770 |
|
平均有效壓力 | bar |
|
17.0 |
|
熱輸出 | kW |
|
3,496 |
|
電效率 | % |
|
43.0 |
|
熱效率 | % |
|
39.8 |
|
總效率 | % |
|
82.8 |
|
發動機型號 |
|
V12 | V16 | V16 B |
缸徑/沖程 |
mm |
260/320 |
260/320 | 260/320 |
排氣量 | dm3 |
203.9 |
271.8 | 271.8 |
轉速 | min-1 |
900 |
900 | 900 |
平均活塞速度 | m/s |
9.6 |
9.6 | 9.6 |
長度 | mm |
8,000 |
9,420 | 9,420 |
寬度 | mm |
2,790 |
2,790 | 2,790 |
高度 | mm |
3,390 |
3,390 | 3,390 |
發電機組凈重 | kg |
40,650 |
52,400 | 52,400 |
天燃?xì)鈶?yīng)用 | NOx ≤ 500 mg/Nm3 | |||
電功率 | kW |
3,000 |
4,000 | 4,050 |
平均有效壓力 | bar |
20.1 |
20.2 | 20.4 |
熱輸出 |
kW |
2,877 |
3,866 | 3,891 |
電效率 | % |
43.9 |
43.9 | 44.3 |
熱效率 | % |
42.1 |
42.4 | 42.6 |
總效率 | % |
86.0 |
86.2 | 86.9 |
沼氣應用 |
NOx ≤ 500 mg/Nm3 最低熱值 (LHV)Hu = 5,0kWh/Nm3 污水處理沼氣 [65%CH4 / 35%CO2] 生物沼氣 [60%CH4 / 32%CO2 / 其余為N2] 垃圾填埋沼氣 [50%CH4 / 27%CO2 / 其余為N2] |
|||
電功率 | kW |
|
3,510 |
|
平均有效壓力 | bar |
|
17.0 |
|
熱輸出 | kW |
|
3,125 |
|
電效率 | % |
|
43.3 |
|
熱效率 | % |
|
38.5 |
|
總效率 | % |
|
81.8 |
|
